Башмаки колонные

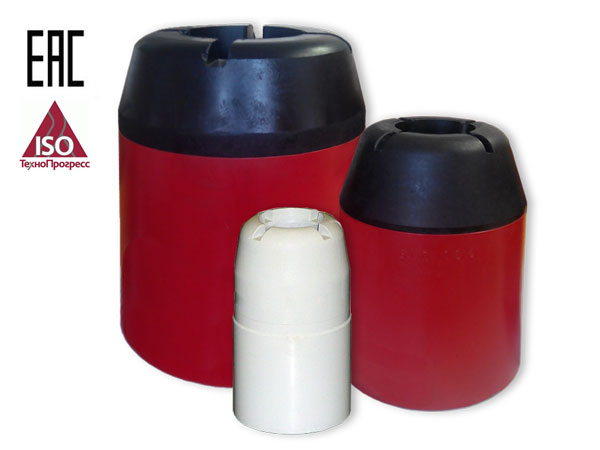

Башмаки колонные предназначены для оборудования низа обсадных колонн из труб по ГОСТ 632-80 с целью направления их по стволу скважины и предотвращения смятия торца нижней трубы обсадной колонны при спуске в скважину.

Конструкция башмака проста, удобна и надежна при спуске обсадной колонны и исключает возможность попадания металла при дальнейшем углублении скважины. Также она (конструкция) обеспечивает ему достаточную механическую прочность при спуске колонны и сравнительно легкое разбуривание. Башмак имеет одно центральное отверстие и несколько боковых.

Башмаки изготавливаются с наиболее популярными резьбовыми соединениями – ОТТМ, ОТТГ, БТС, с условными диаметрами труб 102, 114, 146, 168, 178 и 245 мм и двумя типами наконечников – из пластмассы (армлена) или алюминия.

Перечень башмаков колонных, выпускаемых АО НПП «АДОНИС»

Наименование изделия	Материал насадки	Наружный диаметр, мм	Длина, мм	Масса, кг	Резьба
БКА-102 ОТТМ	Алюминий	110	144	2	ОТТМ-102 ГОСТ 632-80
БКАГ-102 ОТТМ	Алюминий	110	144	2,2	ОТТМ-102 ГОСТ 632-80
БКП-102 ОТТМ	Армлен	110	181	2,4	ОТТМ-102 ГОСТ 632-80
БКП-114 ОТТМ	Армлен	133	206	6	ОТТМ-114 ГОСТ 632-80
БКП-140 ОТТМ	Армлен	159	221	7,8	ОТТМ-140 ГОСТ 632-80
БКП-140 БТС	Армлен	159	221	6,8	БТС-140 ГОСТ Р 51906-2002
БКП-146 ОТТМ	Армлен	166	233	7,9	ОТТМ-146 ГОСТ 632-80
БКП-146 БТС	Армлен	166	233	7,6	БТС-146 ГОСТ Р 51906-2002
БКП-168 ОТТМ	Армлен	188	260	10,4	ОТТМ-168 ГОСТ 632-80
БКП-168 БТС	Армлен	188	265	10,6	БТС-168 ГОСТ Р 51906-2002
БКП-178 ОТТМ	Армлен	198	287	13,8	ОТТМ-178 ГОСТ 632-80
БКП-178 БТС	Армлен	198	287	13,1	БТС-178 ГОСТ Р 51906-2002
БКП-194 БТС	Армлен	206	293	10,3	БТС-194 ГОСТ Р 51906-2002
БКП-245 ОТТМ	Армлен	270	289	21,8	ОТТМ-245 ГОСТ 632-80
БКП-245 ОТТГ	Армлен	270	289	22,2	ОТТГ-245 ГОСТ 632-80
БКП-245 БТС	Армлен	270	289	21,1	БТС-245 ГОСТ Р 51906-2002

Примечание: «Б» - башмак, «К» - колонный, «П» - насадка из армлена, «А» - насадка из алюминия.
