Клапаны обратные дроссельные

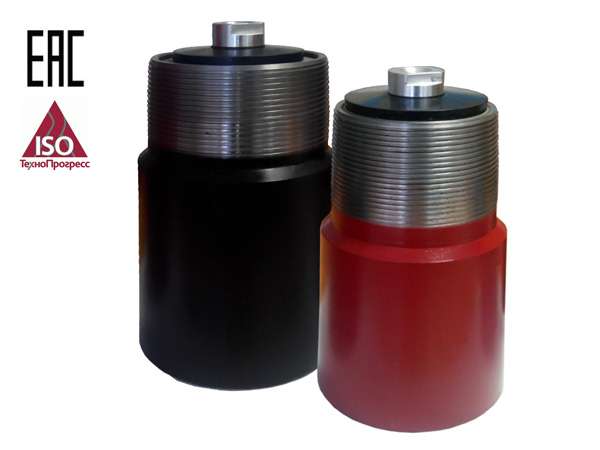

Клапаны обратные дроссельные (ЦКОД) предназначены для оснащения низа обсадных колонн из труб по ГОСТ 632-80. Обеспечивают непрерывное самонаполнение спускаемой обсадной колонны промывочной жидкостью и предотвращают обратное движение жидкости (цементного раствора) из затрубного пространства в колонну в процессе её цементирования.

Применение обратного клапана позволяет вести спуск обсадной колонны с установкой шара над седлом клапана или без шара, что обеспечивает самозаполнение колонны промывочной жидкостью.

Клапаны производятся с наиболее популярными резьбовыми соединениями – ОТТМ, ОТТГ, БТС, с условными диаметрами труб 140, 146, 168, 178, 194 и 245мм.

ПЕРЕЧЕНЬ клапанов обратных дроссельных
НаименованиеИсполнение
ЦКОД-140ЦКОД-146ЦКОД-168ЦКОД-194ЦКОД-245
Присоединительные размеры (резьбы): по ГОСТ 632-80 по ГОСТ 632-80 по ГОСТ Р 51906-2002ОТТМ-140   БТС-140ОТТМ-146   БТС-146ОТТМ-168 ОТТГ-168 БТС-168БТС-194ОТТМ-245 ОТТГ-245 БТС-245
Рабочее давление, МПа (кГс/см2)15 (150)15 (150)15 (150)15 (150)15 (150)
Максимальный расход жидкости через клапан, л/сек (при давлении 15 МПа (150 кГс/см2))6060606060
Давление продавливания шара, МПа (кГс/см2)1…1,5 (10…15)1…1,5 (10…15)1…1,5 (10…15)1…1,5 (10…15)1…1,5 (10…15)
Максимально допустимая температура, °К (°С)423 (150)423 (150)423 (150)423 (150)423 (150)
Диаметр проходного сечения в диафрагме, мм60+1,560+1,560+1,560+1,560+1,5
Диаметр проходного сечения в дросселе, мм20+2,020+2,020+2,020+2,020+2,0
Диаметр шара, мм76-0,7476-0,7476-0,7476-0,7476-0,74
Наружный диаметр, мм159-1,0166-1,0188-1,15206-1,15270-1,3
Длина клапана (не более), мм316340350367365
Масса (не более), кг1315,519,52347,6
