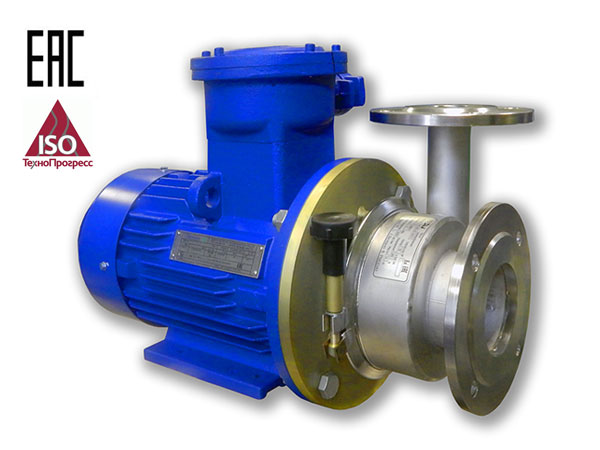

Насосы КМ 80-65-140Е
для нефтепродуктов, консольные, моноблочные
Ещё фото
Отрасли
применения:
- химическая
и нефтехимическая промышленность,
- нефтеперерабатывающая
промышленность,
- энергетика,
- АЗС и топливохранилища.
Перекачиваемые
жидкости:
- светлые нефтепродукты (бензин, дизельное топливо, керосин и пр.),
- технические спирты,
- перекачка органического синтеза, в частности пиролизной смолы,
- содержащие
твердые включения в количестве не более
0,01% по массе, с размером частиц не более
0,5 мм и кинематической вязкостью
жидкостей - не более 30 сСт. Плотность
0,71 ÷ 1,0 г/см3, температура от – 40оС до +
90оС.
Тип
конструкции:
- проточная часть насосов серии КМ 80 изготовлена из хромоникелевой стали типа 12Х18Н10Т,
- комплектуется взрывозащищенным электродвигателем,
- торцовое уплотнение - одинарное,
- поворотный корпус насоса – на 180 градусов,
- вид климатического исполнения У2,
- насосы КМ 80-65-140 Е имеют два варианта исполнения выходных фланцев, диаметром 160 и 140 мм, могут быть доукомплектованы рамой с опорой, для снижения нагрузок на корпус при подключения к магистрали с большим весом,
- возможно изготовление насосов по индивидуальным требованиям заказчика (подача, напор, климатическое исполнение, посадочные места под датчики, рама и пр.).
Гарантия 18 месяцев.
Технические характеристики:
| Марка насоса | Диапазон подач, м3/ч | Напор в рабочем диапазоне, м | Мощность двигателя, кВт | Габариты без тары, мм | Масса без тары, кг |
| КМ 80-65-140 Е | 13-47* | 10-20* | 4 | 513х250х360 | 54 |
* - в зависимости от перекачиваемой жидкости
Значения подачи и напора в зависимости от перекачиваемой жидкости:
| *Номинальная подача (м3/ч) / напор (м.) | Значения |
| 1. Номинальная подача, м3/ч (на полностью открытую задвижку) по воде | 36 |
| 2. Номинальная подача, м3/ч, при перекачивании: дизельного топлива, плотность 850 кг/м3, бензина, плотность 760 кг/м3 | 43 47 |
| 3. Напор, м (на полностью открытую задвижку) | 10±10% |
| 4. Рабочий диапазон подач (при условии, если установлена задвижка), м3/ч (по воде) | 13÷36 |
| 5. Рабочий диапазон подач (при условии, если установлена задвижка), м3/ч (по дизельному топливу,плотность 850 кг/м3) | 16÷43 |
| 6. Рабочий диапазон подач (при условии если установлена задвижка), м3/ч (по бензину, плотность 760 кг/м3) | 17÷47 |
| 7. Напор в рабочем диапазоне, м | 20÷10 |
Технические характеристики в формате PDF.
