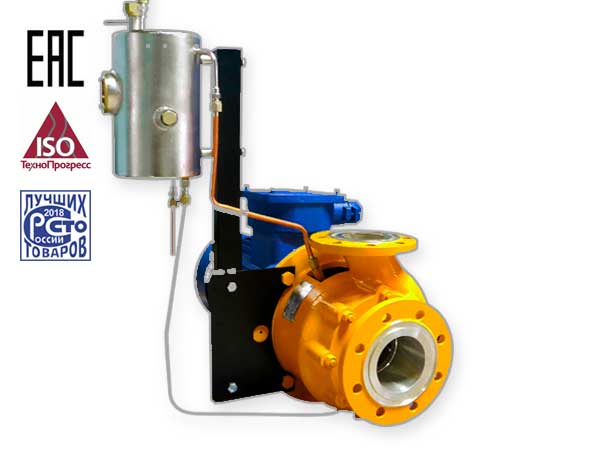

Насосы КМН 2Г СО
с двойным торцовым уплотнением (2Г СО), консольные, моноблочные
Отрасли применения:
- химическая и нефтехимическая промышленность,
- нефтеперерабатывающая промышленность,
- энергетика,
- топливохранилища.
Перекачиваемые жидкости:
- светлые нефтепродукты (бензин, дизельное топливо, керосин и пр.),
- технические спирты,
- перекачка органического синтеза, в частности пиролизной смолы,
- содержащие твердые включения в количестве не более 0,01% по массе, с размером частиц не более 0,2 мм и кинематической вязкостью жидкостей - не более 20 сСт. Плотность 0,71 ÷ 1,0 г/см3, температура от – 50оС до +45оС.
Тип конструкции:
- система гидравлической разгрузки осевой силы снижает осевую нагрузку на подшипники электродвигателя, значительно увеличивая ресурс насоса.
- проточная часть насосов КМН изготовлена из коррозионностойкого алюминиевого сплава,
- комплектуется взрывозащищенным электродвигателем,
- допускаемый кавитационный запас, не более - 4,5 м.,
- вид климатического исполнения У2,
- торцовое уплотнение - двойное, с системой обеспечения (2Г СО),
- питание насоса - трехфазный переменный ток, напряжением 380 В,
- возможно изготовление насосов по индивидуальным требованиям заказчика, с изменениями подачи, напора, климатического исполнения, установкой датчиков (посадочных мест), на раме и пр.
Гарантия 18 месяцев.
Продукция сертифицирована в соответствии:
ТР ТС 010/2011 «О безопасности машин и оборудования»,
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
При приобретении насосов КМН для судов и плавучих сооружений выдается сертификат соответствия Российского Речного Регистра (РРР), который свидетельствует, что изделие соответствует требованиям Правил РРР и разрешено к использованию на судах и плавучих сооружениях с классом РРР.
Технические характеристики:
| Марка насоса | Диапазон подач, м3/ч* | Напор в рабочем диапазоне, м* | Мощность двигателя, кВт | Габариты без тары, мм | Масса без тары, кг |
| КМН 80-65-165 2Г СО | 11-58 | 26-33 | 7,5 | 740х350х500 | 123 |
| КМН 80-65-165 2Г СО | 50-110 | 22-30 | 11 | 700х500х1000 | 143 |
| КМН 100-80-160 2Г СО | 50-110 | 22-30 | 11 | 700х500х1000 | 123 |
| КМН 100-80-160 2Г СО | 54-130 | 30-42 | 15 | 806х370х1000 | 202 |
| КМН 125-100-160 2Г СО | 77-205 | 22-28 | 22 | 880х550х1000 | 255 |
| КМН 125-100-170 2Г СО | 120-208 | 30-35 | 18,5 | 828х550х1000 | 236 |
* - в зависимости от перекачиваемой жидкости
Значения подачи и напора в зависимости от перекачиваемой жидкости:
| *Номинальная подача (м3/ч) / напор (м) | КМН 80-65-165 2Г СО (7,5кВт) | КМН 80-65-165 2Г СО (11кВт) | КМН 100-80-160 2Г СО (11кВт) | КМН 100-80-160 2Г СО (15кВт) | КМН 125-100-170 2Г СО (18,5кВт) | КМН 125-100-160 2Г СО (22кВт) | |
| Номинальная подача при перекачивании воды в разных единицах измерения | |||||||
| - м3/ч | 30 | 50 | 50 | 100 | 130 | 160 | |
| - л/с | 8,3 | 14 | 14 | 28 | 36 | 45 | |
| - м3/с | 0,008 | 0,014 | 0,014 | 0,028 | 0,036 | 0,045 | |
| Номинальная подача м3/ч, при перекачивании | |||||||
| - дизельного топлива, плотность 850 кг/м3 | 36 | 60 | 60 | 120 | 156 | 192 | |
| - бензина, плотность 760 кг/м3 | 39 | 65 | 65 | 130 | 169 | 208 | |
| Напор номинальный, м | 30±10% | 30±10% | 30±10% | 32±10% | 24±10% | 30±10% | |
| Рабочий диапазон подач, м3/ч (по воде) | 9÷45 | 50÷85 | 50÷85 | 54÷100 | 77÷158 | 120÷160 | |
| Рабочий диапазон подач, м3/ч (по дизельному топливу, плотность 850 кг/м3) | 11÷54 | 60÷102 | 60÷102 | 65÷120 | 92÷190 | 144÷192 | |
| Рабочий диапазон подач, м3/ч (по бензину, плотность 760 кг/м3) | 12÷58 | 65÷110 | 65÷110 | 70÷130 | 100÷205 | 156÷208 | |
| Напор в рабочем диапазоне, м | 26÷33 | 30÷22 | 30÷22 | 42÷30 | 28÷22 | 35 ÷ 30 | |
Технические характеристики в формате PDF.
