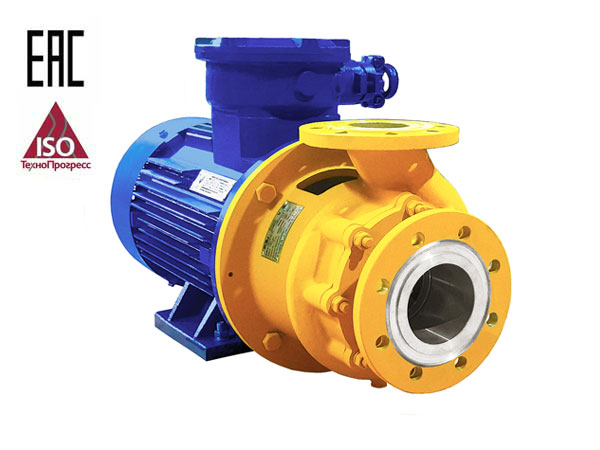

Насосы КМН

для нефтепродуктов, консольные, моноблочные

Отрасли применения:

  • химическая и нефтехимическая промышленность,
  • нефтеперерабатывающая промышленность,
  • энергетика,
  • топливохранилища.

Перекачиваемые жидкости:

  • светлые нефтепродукты (бензин, дизельное топливо, керосин и пр.),
  • технические спирты,
  • перекачка органического синтеза, в частности пиролизной смолы,
  • содержащие твердые включения в количестве не более 0,01% по массе, с размером частиц не более 0,2 мм и кинематической вязкостью жидкостей - не более 20 сСт. Плотность 0,71 ÷ 1,0 г/см3, температура от – 50 оС до +45 оС.

Тип конструкции:

  • система гидравлической разгрузки осевой силы снижает осевую нагрузку на подшипники электродвигателя, значительно увеличивая ресурс насоса.
  • проточная часть насосов КМН изготовлена из коррозионностойкого алюминиевого сплава,
  • комплектуется взрывозащищенным электродвигателем,
  • допускаемый кавитационный запас, не более - 4,5 м.,
  • вид климатического исполнения У2,
  • торцовое уплотнение - одинарное с дополнительными манжетами,
  • питание насоса - трехфазный переменный ток, напряжением 380 В.
  • возможно изготовление насосов по индивидуальным требованиям заказчика (подача, напор, климатическое исполнение, посадочные места под датчики, рама и пр.).

Гарантия 18 месяцев.

Продукция сертифицирована в соответствии:
ТР ТС 010/2011 «О безопасности машин и оборудования»,
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

При приобретении насосов КМН для судов и плавучих сооружений выдается сертификат соответствия Российского Речного Регистра (РРР), который свидетельствует, что изделие соответствует требованиям Правил РРР и разрешено к использованию на судах и плавучих сооружениях с классом РРР.

Технические характеристики:

Марка насосаДиапазон подач, м3/ч*Напор в рабочем диапазоне, м*Мощность двигателя, кВт.Габаритные размеры без тары, ммМасса без тары не более, кг
КМН 80-65-16550-11022-3011700х370х500115
КМН 100-80-16050-11022-3011700х370х500115
КМН 100-80-16054-13030-4215806х370х500180
КМН 125-100-17077-20522-2818,5828х400х496212
КМН 125-100-160120-20830-3522880х400х520231


* - в зависимости от перекачиваемой жидкости

Значения подачи и напора в зависимости от перекачиваемой жидкости:

*Номинальная подача (м3/ч) / напор (м.)КМН 80-65-165 (11 кВт.)КМН 100-80-160 (11 кВт.)КМН 100-80-160 (15 кВт.)КМН 125-100-170 (18,5 кВт.)КМН 125-100-160 (22 кВт.)
Значения
1. Подача  номинальная, (по воде) м3/ч,: л/с; м3/с. 50140,014 50140,014 100280,028 130360,036 160450,045
2. Номинальная подача, м3/ч, при перекачивании: -дизельного топлива, плотность 850 кг/м3; -бензина, плотность 760 кг/м3  6065  6065  120130  156169  192208
3. Напор номинальный, м 30±10%30±10%32±10%24±10%30±10%
4. Рабочий диапазон подач, м3/ч (по воде)50÷8550÷8554÷10077÷158120÷160
5. Рабочий диапазон подач, м3/ч (по дизельному топливу, плотность 850 кг/м3)60÷10260÷10265÷12092÷190144÷192
6. Рабочий диапазон подач, м3/ч (по бензину, плотность  760 кг/м3) 65÷11065÷11070÷130100÷205156÷208
7. Напор в рабочем диапазоне, м30÷2230÷2242÷3028÷2235 ÷ 30


Технические характеристики в формате PDF.
